Seria SM44

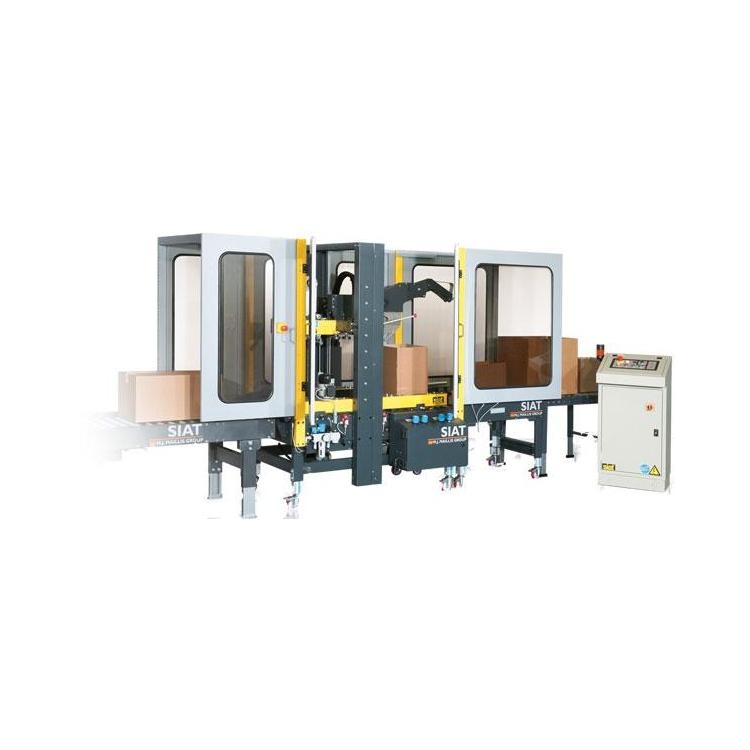

SM44HD+AS24
W pełni automatyczne zaklejarki do kartonów
W pełni automatyczne zaklejarki do kartonów
Maszyny automatycznie zamykają cztery górne klapki, każdorazowo dostosowują się do gabarytów aktualnie zaklejanych kartonów (całkowicie automatycznie bez udziału operatora).
Wyposażone w osłony bezpieczeństwa zintegrowane z wyłącznikiem bezpieczeństwa wyłączającym systemy elektryczne i pneumatyczne maszyny (certyfikat bezpieczeństwa CE).
Cykl pracy:
AS24 centruję karton względem osi zaklejarki i zatrzymuje do czasu aż poprzedni karton opuści zaklejarkę i będzie ona gotowa do kolejnego cyklu.
Wycentrowany karton jest wprowadzany automatycznie do zaklejarki.
Zaklejarka wykrywa karton i górna belka automatycznie obniża się do wysokości kartonu.
Boczne belki transportowe automatycznie dostosowują się do szerokości kartonu i pasy transportowe przesuwają karton przez zaklejarkę.
Układ automatycznie zamknie cztery górne klapki kartonu.
Zaklejarka zaklei karton taśmą klejącą jednocześnie do dołu i od góry i wysunie karton na zewnątrz.
AS24 centruję karton względem osi zaklejarki i zatrzymuje do czasu aż poprzedni karton opuści zaklejarkę i będzie ona gotowa do kolejnego cyklu.
Wycentrowany karton jest wprowadzany automatycznie do zaklejarki.
Zaklejarka wykrywa karton i górna belka automatycznie obniża się do wysokości kartonu.
Boczne belki transportowe automatycznie dostosowują się do szerokości kartonu i pasy transportowe przesuwają karton przez zaklejarkę.
Układ automatycznie zamknie cztery górne klapki kartonu.
Zaklejarka zaklei karton taśmą klejącą jednocześnie do dołu i od góry i wysunie karton na zewnątrz.

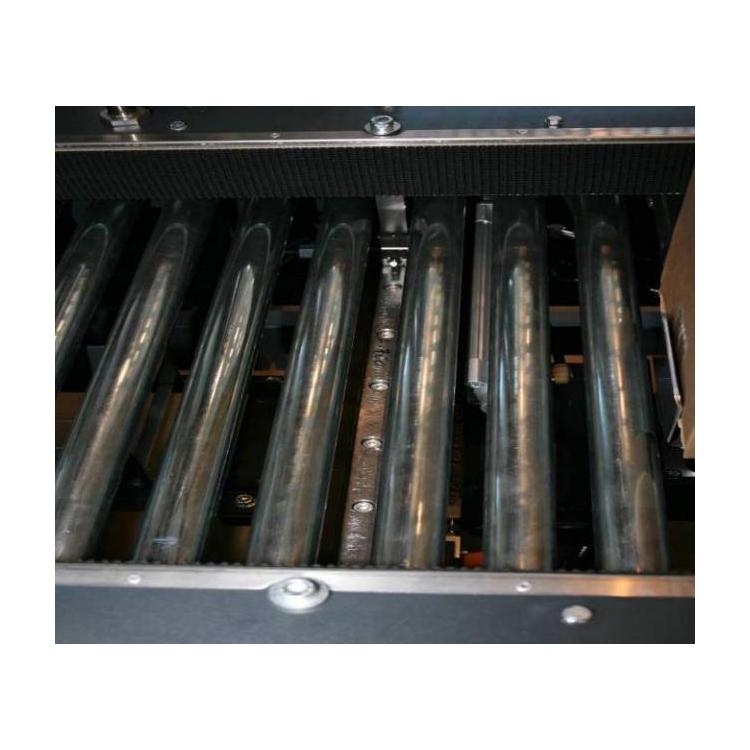

Napędy – Górna belka – boczne rolki dociskowe
Łożyska samosmarujące.
Łożyska samosmarujące.
Panel pneumatyczny
Zintegrowany z maszyną zgodnie z normami UE/CE
Szybsza praca zaworów i siłowników.
Zintegrowany z maszyną zgodnie z normami UE/CE
Szybsza praca zaworów i siłowników.

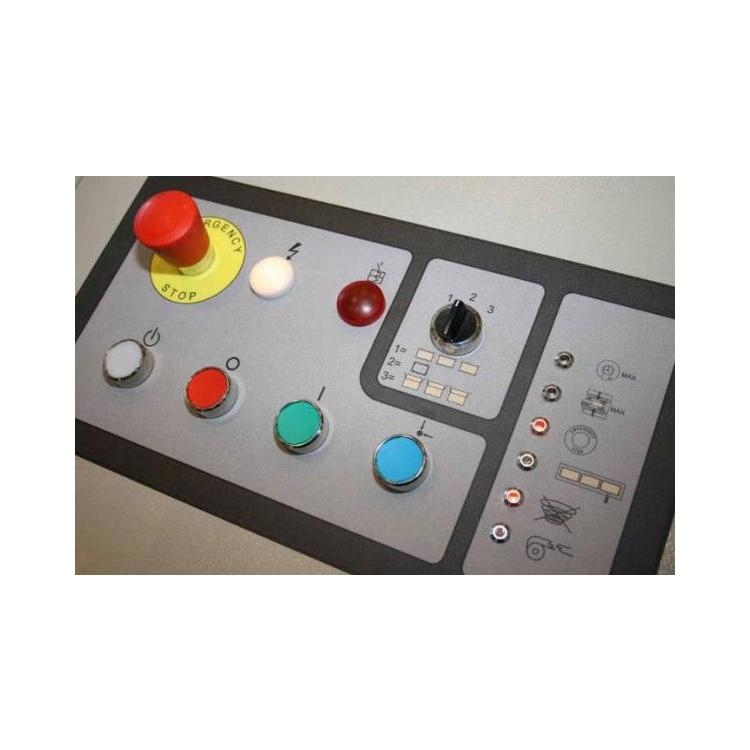

Panel elektryczny
Sterownik PLC OMRON (dostępne inne sterowniki), diagnoza stanu maszyny i sygnalizacja niesprawności, intuicyjny w obsłudze.
Możliwość wyboru trybów pracy:
1-stałogabarytowe zaklejanie
2-zmiennogabarytowe zaklejanie
3-transport kartonów bez zaklejania
Sterownik PLC OMRON (dostępne inne sterowniki), diagnoza stanu maszyny i sygnalizacja niesprawności, intuicyjny w obsłudze.
Możliwość wyboru trybów pracy:
1-stałogabarytowe zaklejanie
2-zmiennogabarytowe zaklejanie
3-transport kartonów bez zaklejania
SM44HD+AS24/500
Gabaryty kartonów:
min. szerokość: 160 mm wysokość: 140 mm długość: 200 mm
max. Szerokość: 500 mm wysokość: 500 mm długość: 600mm
min. szerokość: 160 mm wysokość: 140 mm długość: 200 mm
max. Szerokość: 500 mm wysokość: 500 mm długość: 600mm
Wydajność: 8-10 kartonów/minutę
SM44/4HD+AS24/500
Gabaryty kartonów:
min. szerokość: 160 mm wysokość: 80 mm długość: 200 mm
max. Szerokość: 500 mm wysokość: 460 mm długość: 600mm
min. szerokość: 160 mm wysokość: 80 mm długość: 200 mm
max. Szerokość: 500 mm wysokość: 460 mm długość: 600mm
Wydajność: 9-10 kartonów/minutę
2 głowice zaklejające K11 na taśmę o szerokości 50 mm (dostępne głowice K12 na taśmę o szerokości 75 mm dla SM44HD)
Prędkość pasów transportowych: 30 metrów/minutę
Zapotrzebowanie na sprężone powietrze: średnio 180 litrów/minutę
Zapotrzebowanie na sprężone powietrze: średnio 180 litrów/minutę
Zasilanie
400 V 50 Hz III-fazy (dostępne inne wersje zasilania)
400 V 50 Hz III-fazy (dostępne inne wersje zasilania)
Moc elektryczna
SM44HD : 026 KW
AS24: 0,26 KW
SM44HD : 026 KW
AS24: 0,26 KW
Komponenty
Pneumatyka FESTO
PLC Omron
Silniki COEL
Pneumatyka FESTO
PLC Omron
Silniki COEL
Opcje dodatkowe
Czujnik końca zerwania taśmy
Kółka
Inne wersje kolorystyczne.
Kółka
Inne wersje kolorystyczne.
